在新能源電池pack中，我們經常會考慮利用銅排承載正負動力電流的輸入或輸出，而銅排的設計根本都是圍繞著滿足PACK的的能量輸入及輸出的前期下進行的。

在初中物理，我們就學習過歐姆定律，從這點來看，任何的導線在承載電流的時候，必然面臨著導體本身的電阻與電流相互影響導致的溫度問題，溫度可能會很高，幾百℃，但是在這樣的高溫環境中，整個系統的絕緣、耐溫等設計都能滿足需求嗎？能夠正常工作嗎？答應肯定是不行的，因為系統的所有材料都選用高溫材料，那是不現實的，即便設計出來了，也是高成本的，不符合市場的規律。

既然如此，那么我們的銅排的設計，首先要搞定清楚的***個問題是，整個動力的載流大小。在PACK的充放電的參數中，有兩個參數是我們必須考慮的，***個是持續充放電的***大電流，第二個參數是充放電的峰值電流大小及持續時間。

這個問題顯而易見，我們設計肯定是要滿足上訴的功能參數進行設計計算的，但是不是滿足了這兩個參數我們就可以放心大膽的說搞定了，我們還需要進一步思考的是滿足這個功能參數下，周圍環境是怎么樣的，相互之間有沒有影響。

接下來，舉個簡單的例子，為大家進行概念性的介紹。

假設我們的電池包持續充放電的電流***大為200A，峰值電流為600A,15s。

根據GB7251.1表11中的推薦表格，截面積95mm²，額定載流為200-225A，參考這個標準，銅排的截面積需大于95mm²，故銅排設計為40*2.5，即100mm²。由額定的電流情況選定的銅排規格，我們再去驗證峰值電流的情況：

根據GB3906-1991，附錄F中公式：S=（I/a）(t/△θ)1/2來確定母線的***小截面。S=I/a*√(t/△θ)=600/13*√（15/180）=13.3mm2

I是額定短時耐受電流；a是材質系數，銅為 13，鋁為8.5；

t是額定短路持續時間；△θ是溫升（K）

上訴的計算，我們可以得出結論，在額定電流滿足的情況下，峰值電流是完全可以滿足要求的。

到這一步，應該是可以結尾了，這些理論計算，看上去很充分，但是還是不踏實，因為不知道在實際的溫度情況是怎么樣？是否是我們想要的結果，不得而知。要想知道，一種是做試驗，另外一種便是仿真。下面我們還是進行一個初步的仿真分析。

我們把銅排的規格長寬厚，分別定為250*40*2.5（mm）。

由公式R＝ρL/S ，我們計算銅排的電阻R=1.75×10^-8X0.25/（100X10^-6）=0.00004375Ω；由額定電流200A，計算損耗功率P=I2R=1.75W。

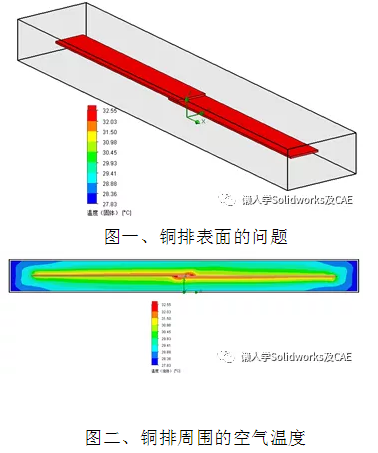

利用流體仿真軟件，我們將額定電流下的功率，輸入到仿真軟件中，其中流體為靜止封閉的25℃的空氣，我們得到銅排表面的溫度約32.55℃，如下圖一；此外周圍的空氣受到輻射，溫度將升高，如下圖二。通過銅排本身的溫度及周圍的輻射溫度，我們可以進一步分析周圍器件的影響。假如在銅排附近安裝有對溫度敏感的器件，這個時候我們就得進一步分析其位置是否合適。

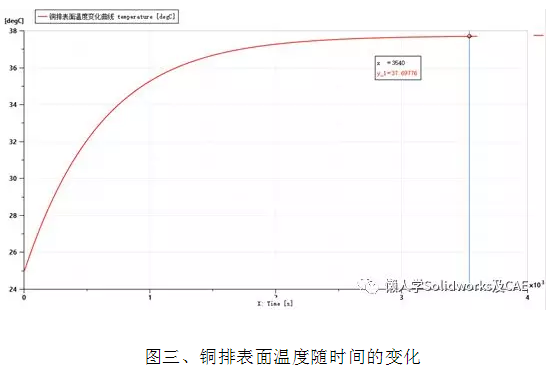

通過流體的三維仿真后，再進行一次系統參數仿真，我們得到下面曲線。

從變化的曲線，和流體分析進行對比，一個溫度是32.55℃，后一個是37.69℃。不同軟件間的分析及邊界，可能導致溫度有一定的誤差，這個誤差我們是可以不考慮的，因為這個是仿真的結果，這個結果是需要與試驗進行相互對比驗證的，從而達到理論與實際結合，通過一次試驗矯正仿真的模型，達到后續類似的案例的推廣，從而降低試驗成本及周期，當然其他的經濟效益就不多說，不是本文主要的研究方向。

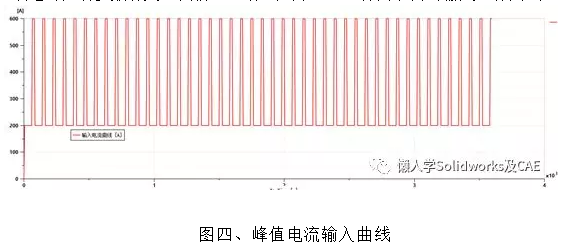

上文講了額定電流下，銅排的表面的溫度變化，還沒說峰值電流仿真的事情。上訴峰值電流的邊界條件為600A，15S，這個其實不完全，缺少一個間隔時間，這個間隔時間與PACK放電的控制參數有關，我們這里姑且定為1min。得到下面的輸入邊界曲線。

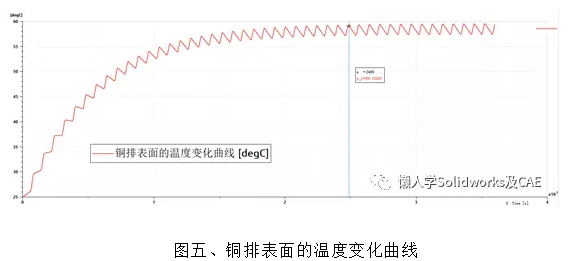

在系統參數仿真里面，我按照這個參數進行設置，得到如下的銅排表面的溫度變化曲線。

根據峰值電流沖擊得到的銅排表面的溫度曲線，我們知道表面溫度變化的大概趨勢，溫度平衡的***大溫度為59.1℃。這個結果與前面峰值電流計算的截面積看上去差距很大。那是因為邊界輸入不一致，我們實際上峰值電流是在工況里面出現的，我們更多應該是根據極限工況進行分析設計，滿足峰值及額定電流的情況下，更多應該是考慮工況下的累積溫度的影響。

關于銅排的設計分析，已經到尾端。簡單說一下，銅排的設計關于搭接接觸電阻已經被忽略，這個問題還是有點復雜，后續有機會再分享。還有，***重要的就是，PACK里面的溫度設計分析是很重要的，長期的高溫環境對部分器件及電芯的壽命影響較大，所以設計對溫度的分析應該謹慎。
